產品特點

戶內、戶外、柜式、框架式多種產品類型

無功自動補償功能

諧波抑制功能

四遙和通信組網功能

完善的保護功能

投切次數統計功能

基本功能

1.產品類型:戶內、外柜式、框架式無功補償裝置、自動補償

2.電壓無功綜合控制:

a、按電壓質量要求自動投切補償柜,電壓超出最高設定值時,逐步切除電容器組，直至電壓合格為止;電壓低于最低設定值時,在保證不過補條件下逐步投電容器組在投電容器前先探詢投后是否電壓超高限，再?zèng)Q定是否投電容，以免頻繁動作。通過綜合控制使母線電壓始終處于規定范圍。

b、無功自動補償:在電壓優先原則下,依系統實際所需無功量自動投切電容補償柜組無功欠補逐步投電容器組，(根據對無功功率的測定);無功過補逐步切電容器組使系統始終處于不過壓、少過補、欠補,電網損耗最小狀態。

3.綜合保護功能:配置電容器組微機保護單元,能夠?qū)崿F(xiàn)兩段過流、零序電壓保護。

4.優化調壓:采用電壓優先原則,實現電容兼顧調壓與調節變壓器有載分接開關調壓方式相結合的方法對電網進行優化調壓,穩定電網電壓,可以有效避免過補償。

5.電容器容量:根據變壓器器容量及負荷情況任意選擇

6.電抗器配置:根據裝置使用環境的不同,配置各種符合實際要求的電抗器。

7.實時數據顯示及其功能可對系統進行功率因數、運行電壓、無功電流的查詢功能具有進行投切過壓保護功能、手動及自動投切功能及異常閉鎖控制器及控制對象異常顯示功能。

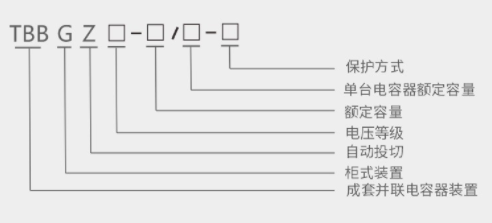

型號說明

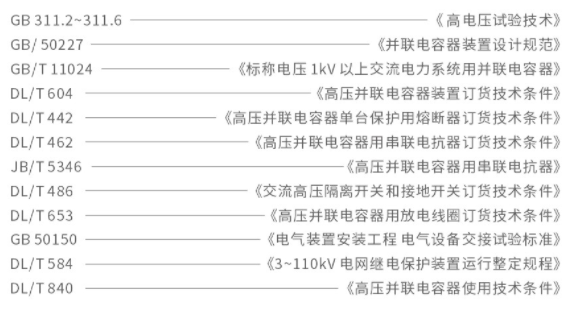

技術標準

按本技術文件供貨的設備,其主要和輔助設備的設計、制造、檢查、試驗等必須遵守下列最新的標準,但不僅限于下列標準。如果本技術規范書同下列標準矛盾，按較高標準執行。

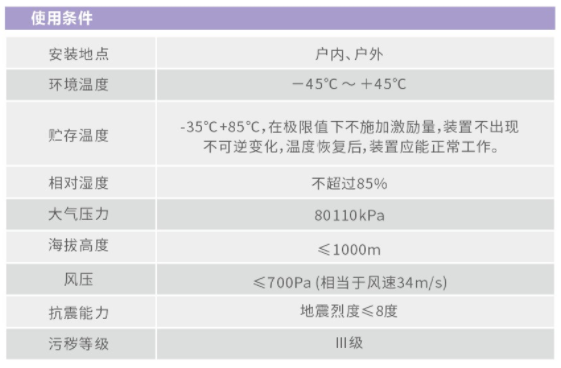

技術指標

裝置可根據安裝位置的無功功率、電壓、功率因數等參數投切并聯電容器組,提高補償范圍的功率因數,降低線路損耗,改善系統電壓質量,增加輸變電設備的輸送能力。裝置采用電纜進線，進線由柜體下部引入。

每組電容器均采用永磁真空接觸器作投切動作。裝置每組電容均配微機保護控制單元,實現電容器組的速斷、過流、電壓不平衡保護。當某電容器組出現故障時保護控制單元應分?jǐn)啾窘M開關并閉鎖合閘，不影響其它電容器組的正常運行，

柜體冷軋鋼板≥2.5mm。

電壓等級:10kV

頻率:50HZ

裝置接線方式:單星接線

裝置保護方式:獨立微機保護系統,具有開口三角保護和過流保護裝置設有照明設備，以保證日常巡視及檢修需要

成套裝置結構:真空接觸器、放電線圈、隔離開關、串聯電抗器、高壓并聯電容器、避雷器、電壓無功綜合控制器、電容組微機保護系統及其他附件。

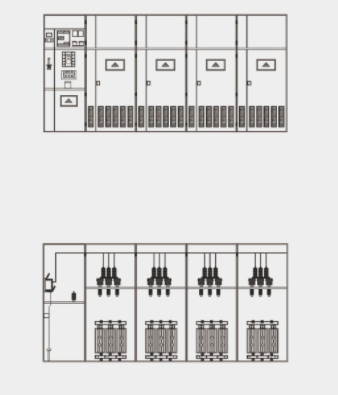

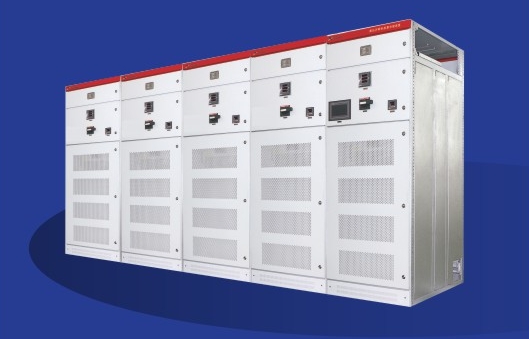

產品示圖
