產品特點

補償精度高，響應速度快

散熱結構設計合理,性能可靠,性價比高

可編程投切策略及參數設置

具有過流、速斷、過壓、欠壓等保護功能

抗電壓波動沖擊，抗諧波干擾

無投切振蕩

運行可靠性高、運行費用低

技術參數

額定工作電壓:三相交流380V、660V、1140V、單相220V、380V。

平均動態響應時間s10ms,最大20ms,控制器最快響應時間<20ms,多組投切一次到位s40ms,組間間隔普通產品最小0.1s,特殊產品為20ms?？蓪?shí)現多組次到位的快速投切。

保護短路、過壓、過載、諧波超值。

控制器具有循環、編碼、尋優等投切方式。產品為微電腦控制器,能夠顯示各項電力參數,預設各項控制參數,按功率因數或者無功功率方式控制電容器投切。

應用戶要求，可選用帶“四遙”及GPRS通信功能的控制器，通過RS232/RS485接口實時、定時召喚各項電力參數,修改控制參數,遠程投切電容,采用短距離(50m)無線通訊可實現掌上電腦抄表,還可以組網建立一個功能更強大的電流監控系統。

應用場景

產品廣泛應用于:汽車制造、冶金、機械、礦山、建材、石油、化工、市政等行業中負載變化較快的工況。

目前已應用于:比亞迪汽車工廠、納鐵福傳動系統、武船重工、三環汽車、武漢陽邏港、中信重工等等。

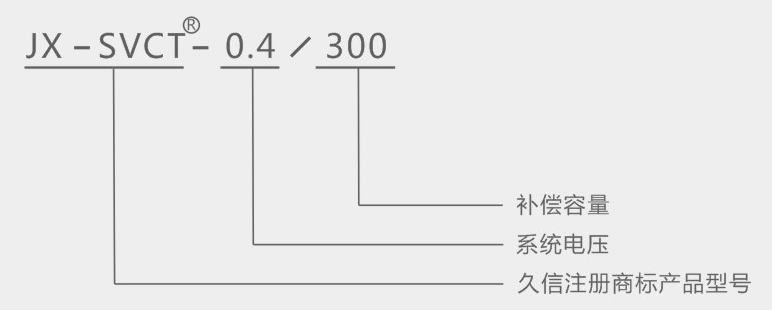

型號說明

功能說明

1、產品適用于戶內環境。

2、裝置分為柜式和箱式,均為固定式安裝。柜式產品一般與其它低壓開關柜如GGD、MNS、GCS、GCK等并柜,其深度、高度、顏色必須相同，也可單獨使用。箱式產品主要用于戶外柱上變壓器及低壓線路補償,也可用于小型用戶集中補償及負載快速變化的電動機就地補償。

3、每組電容器均采用二組由晶閘管和二極管組成的半控閥在角外控制三相電容器。這是首創,它最簡單也可靠,也為快速投切創造了條件。

4、無觸點開關是在電壓峰值觸發,此時電壓變化率為零,涌流也最小。頻繁投切時涌流降低使無觸點開關溫度最低。交流開關不加風扇自然風冷,在0.4KV系統中使用額定電壓為0.4KV電容器100A晶閘管投切40kvar電容，長期工作溫升低于30K,該項指標國內領先。

5、每組電容器均串入電抗器。電抗器可以保證在觸發時無觸點開關不損壞。諧波很小時電抗率為1%;濾除或抑制5次以上諧波時,電抗率為4.5%~7%;濾除或抑制3次及以上諧波時,電抗率為12%~14%。

6、產品既有三相共補型,也有分相補償型,還可以作成分補共補混合型。在分補及混合型中,如果系統諧波以5次諧波為主,電抗率為12%~14%,避免因三相不平衡時產生的3次諧波放大。

7、產品也可以做成濾波型產品。各回路電容電抗由系統諧波及用戶對諧波治理的要求確定。通常以5、7、11次及高通濾波為主。

8、由于采用半控閥,上電后電容器會快速充電,補償容量太大時會造成沖擊,有可能損壞無觸點開關。當單柜容量大于240kvar時，會設計預充電失電保護,用戶必須按時使用說明操作。

9、分路開關選用高性能小型短路器或者國內知名品牌,電容器選用體積小、損耗低、運行安全性能好的低壓自愈式并聯電容器。

訂貨說明

1、系統一次圖及平面圖,與低壓開關柜連屏?xí)r,還需提供柜體型號、尺寸、柜體結構圖。

2、變壓器容量,實際最大負荷及此負荷下功率因數,補償后要求達到的功率因數。

3、補償容量及分組、產品型號、數量，

4、電抗器的電抗率,不注明時按7%配置。

5、控制器是否需要“四遙”及通訊功能,不注明為普通型。

6、顏色配置:如與開關柜并列請?zhí)峁┥珮?biāo)號或色板實物。

7、標準產品投切開關為無觸點開關。

8、柜式產品一般情況下是與其它開關柜并列,因此柜體必須選用同型號柜體,顏色須一致。

9、補償容量及分組:柜型產品用戶可根據負載情況自行確定,或者由用戶提供現場參數及補償后的功率因數的要求由生產廠設計。

10、補償容量及分組選擇為提高補償精度,各組容量都應為最小組容量整數倍。例如最小組為10kvar,其它組應為20、30、40、50kvar,容量相同時盡可能減少分組數，補償效果相同而造價降低,補償容量、分組及最小組容量可自行確定。

11、濾波型產品以濾除3,5,7次諧波為主。由于低壓自愈式電容器電容量下降的特點,為保證產品的使用壽命,用于濾波的電容器額定電壓應在電壓的1.2倍以上,而0.4KV系統電容電壓為0.525KV、實際基波輸出容量(系統電壓下容量)僅為安裝容量的60%左右。用戶在選擇補償容量時計算出基波容量后應換算出適當?shù)陌惭b容量,才能保證補償后的功率因數。

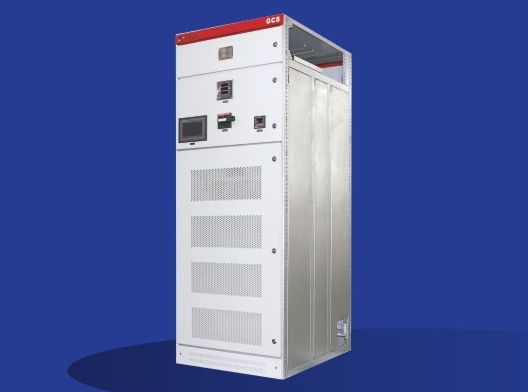

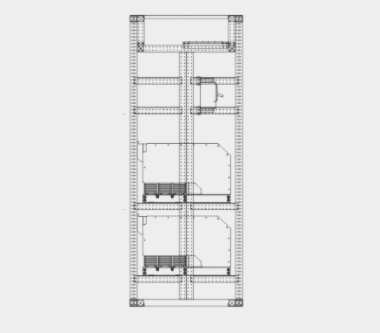

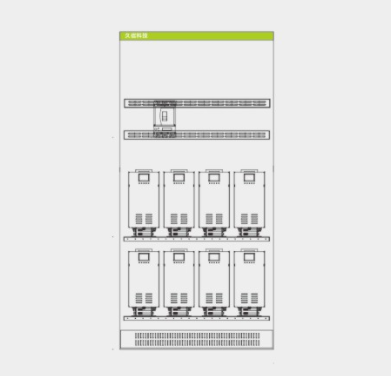

產品示圖
